Jak podłączyć silnik elektryczny jednofazowy – podstawowe zasady instalacji

Podłączenie silnika elektrycznego jednofazowego to jedna z podstawowych czynności technicznych, z którą spotykają się zarówno amatorzy pracowni warsztatowych, jak i profesjonaliści zajmujący się montażem urządzeń napędowych. Pomimo pozornej prostoty, nieprawidłowe wykonanie połączeń może skutkować nie tylko niesprawnością silnika, ale także jego trwałym uszkodzeniem. W artykule przedstawiamy najważniejsze zasady, o których należy pamiętać podczas instalacji silnika jednofazowego, a także omawiamy schematy połączeń i typowe konfiguracje kondensatorów.

Budowa i zasilanie silnika jednofazowego

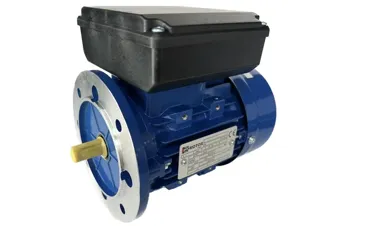

Silnik elektryczny jednofazowy przystosowany jest do pracy w sieci zasilającej o napięciu 230 V. W przeciwieństwie do silników trójfazowych, nie wytwarza on samoczynnie pola wirującego – dlatego do prawidłowego uruchomienia niezbędny jest kondensator rozruchowy lub rozruchowo-pracy. Najczęściej stosowane są silniki z jednym uzwojeniem głównym i jednym pomocniczym, pomiędzy którymi za pośrednictwem kondensatora generowane jest przesunięcie fazowe umożliwiające rozruch wirnika.

W zależności od zastosowanego układu kondensatorów oraz wewnętrznej konstrukcji uzwojeń, silniki jednofazowe można spotkać w kilku podstawowych wariantach, co przekłada się na różne schematy podłączeń. Przed przystąpieniem do instalacji konieczne jest zidentyfikowanie typu silnika – w czym pomocne są tabliczka znamionowa oraz dokumentacja techniczna producenta.

Podstawowe schematy podłączeń

Najczęściej spotykane w praktyce są trzy konfiguracje:

• silnik z kondensatorem pracy – do zasilania wystarczy jeden kondensator trwale podłączony do uzwojenia pomocniczego,
• silnik z kondensatorem rozruchowym i pracy – wykorzystuje dwa kondensatory, z czego jeden odłączany jest automatycznie po starcie,
• silnik z wyłącznikiem odśrodkowym – rozłącza kondensator rozruchowy przy osiągnięciu zadanej prędkości.

Prawidłowe rozpoznanie rodzaju kondensatora i jego wartości ma kluczowe znaczenie dla niezawodności silnika i ochrony przed przegrzaniem. Kondensatory dobiera się zgodnie z zaleceniami producenta – zazwyczaj dla mocy 0,37–1,1 kW stosuje się pojemności w przedziale 10–25 µF. Wartości te mogą się jednak różnić w zależności od konkretnego modelu i producenta.

Bezpieczne podłączenie – krok po kroku

Proces podłączania silnika jednofazowego powinien zawsze przebiegać przy odłączonym zasilaniu i z zachowaniem odpowiednich środków ostrożności. Przewody należy prowadzić zgodnie z instrukcją montażową, zwracając uwagę na poprawne połączenie zacisków U1, U2, Z1, Z2 – które odpowiadają uzwojeniom głównym i pomocniczym. Do montażu najlepiej używać kostek zaciskowych lub listew z oznaczeniem przewodów. Warto również przewidzieć miejsce na kondensator w obudowie silnika lub skrzynce przyłączeniowej.

Dobrą praktyką jest wykonanie próbnego uruchomienia silnika na biegu jałowym – pozwala to ocenić, czy kierunek obrotów jest właściwy, a urządzenie uruchamia się płynnie. W przypadku konieczności zmiany kierunku obrotów wystarczy zamienić miejscami przewody kondensatora na uzwojeniu pomocniczym. Należy jednak zawsze upewnić się, że silnik dopuszcza taką możliwość – nie wszystkie modele są przystosowane do zmiany kierunku pracy.

Uziemienie i zabezpieczenie silnika

Każdy silnik elektryczny musi być prawidłowo uziemiony, zgodnie z obowiązującymi normami bezpieczeństwa. Przewód ochronny PE powinien być trwale połączony z zaciskiem uziemiającym na obudowie silnika. Dodatkowo warto przewidzieć zabezpieczenie nadprądowe oraz termiczne, zwłaszcza jeśli silnik będzie pracował w trybie ciągłym lub w warunkach podwyższonego obciążenia cieplnego.

W zależności od aplikacji i miejsca pracy, może być konieczne zastosowanie wyłącznika silnikowego z regulowanym prądem wyzwalania, przekaźnika termicznego lub zabezpieczeń elektronicznych. Pomijanie tego etapu to najczęstszy błąd instalacyjny, który skutkuje przegrzaniem uzwojeń i trwałym uszkodzeniem urządzenia.

Podłączenie silnika elektrycznego jednofazowego nie jest czynnością skomplikowaną, ale wymaga precyzji, znajomości schematów oraz dbałości o bezpieczeństwo. Prawidłowo dobrane i zamontowane kondensatory, właściwe zabezpieczenia oraz poprawna polaryzacja przewodów wpływają bezpośrednio na trwałość, kulturę pracy oraz bezpieczeństwo użytkowania całego układu napędowego. W przypadku wątpliwości lub nietypowych rozwiązań konstrukcyjnych zawsze warto sięgnąć po dokumentację techniczną konkretnego modelu lub skonsultować się z elektrykiem posiadającym doświadczenie w instalacjach jednofazowych.
